酸霧吸收塔在不同條件下的連接：全面解析與應用指南



在工業生產過程中，酸霧吸收塔作為一種關鍵的環保設備，對于處理含有酸性污染物的廢氣起著至關重要的作用。其有效運行不僅依賴于自身的設計與性能，更與在不同條件下的合理連接密切相關。本文將深入探討酸霧吸收塔在不同工況、不同介質以及不同系統配置下的連接方式、要點及注意事項，旨在為相關***域的工程技術人員提供全面且實用的參考。



 一、酸霧吸收塔的基本工作原理與結構概述

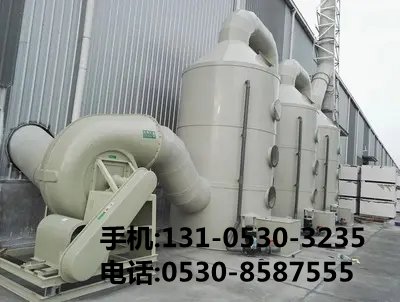

酸霧吸收塔主要利用氣體與液體間的接觸，將廢氣中的酸性物質（如硫酸霧、鹽酸霧、硝酸霧等）傳遞到液相中，從而實現凈化廢氣的目的。其典型結構包括塔體、填料層、噴淋系統、除霧器、進出口管道等部分。塔體通常采用耐腐蝕材料制成，如玻璃鋼、不銹鋼或塑料等，以抵御酸性環境的侵蝕。填料層提供氣液充分接觸的場所，增加傳質效率；噴淋系統則負責將吸收液均勻噴灑在填料上，形成液膜；除霧器用于去除廢氣攜帶的液滴，防止液沫夾帶；進出口管道則連接著待處理廢氣源與后續排放或處理系統。

 二、不同工況下的連接考量



 （一）溫度條件

1. 高溫廢氣連接

當處理高溫酸霧廢氣時，例如在某些化工生產過程中產生的溫度較高的含酸尾氣，連接酸霧吸收塔需要***別注意材料的耐高溫性能以及熱膨脹補償。連接管道應選用耐高溫的金屬材質或***殊合金，如 Incoloy 合金等，確保在高溫下仍能保持******的機械強度和密封性。同時，在管道連接處應設置膨脹節或柔性接頭，以吸收因溫度變化引起的熱脹冷縮，避免管道破裂或連接部位泄漏。例如，在某冶金工廠的酸霧處理系統中，廢氣溫度可達 300℃以上，其連接管道采用了帶有不銹鋼波紋管的膨脹節，有效地補償了熱膨脹，保證了系統的穩定運行。

2. 低溫廢氣連接

對于低溫酸霧廢氣，雖然一般對材料的溫度適應性要求相對較低，但仍需考慮防止冷凝水的產生及結冰問題。若廢氣溫度接近露點溫度，連接管道應具有******的保溫性能，可采用聚氨酯泡沫等保溫材料進行包裹，減少熱量散失，避免酸性冷凝液在管道內積聚導致腐蝕或堵塞。在一些寒冷地區的戶外酸霧處理設施中，對低溫廢氣的連接管道進行伴熱處理也是常見的措施，通過電伴熱帶或蒸汽伴熱，維持管道內廢氣溫度高于露點，確保廢氣順利輸送至酸霧吸收塔。



 （二）壓力條件

1. 正壓廢氣連接

當廢氣源處于正壓狀態時，如某些化學反應釜在加壓反應過程中排放的酸霧廢氣，連接酸霧吸收塔需要確保連接管道能夠承受相應的壓力。管道壁厚應根據壓力***小進行計算確定，并選用合適的密封方式，如法蘭連接采用耐酸蝕的密封墊片，如聚四氟乙烯墊片等。同時，為了防止正壓廢氣對酸霧吸收塔內部結構造成沖擊，可在進口管道上設置減壓閥或阻火器等裝置，將廢氣壓力調節至塔體能夠承受的范圍內，并阻止可能的回火或爆炸危險。例如，在一家制藥廠的反應釜酸霧處理系統中，正壓廢氣通過裝有減壓閥的管道連接至酸霧吸收塔，保證了系統的安全穩定運行。

2. 負壓廢氣連接

對于負壓廢氣，常見于一些通風******或經過引風裝置抽取的酸霧污染源。在這種情況下，連接酸霧吸收塔要重點關注防止外界空氣倒灌進入廢氣源。連接管道應保證密封性******，可采用焊接或法蘭加密封墊片的方式進行連接，并在靠近廢氣源一端設置止回閥，防止在系統停機或壓力波動時外界空氣反向流入。此外，由于負壓作用下廢氣流速較快，容易在管道內產生渦流和振動，因此管道的支撐和固定尤為重要，應合理設置支架和吊架，避免管道因振動而損壞或脫落。例如，在電子電鍍車間的酸霧處理系統中，負壓廢氣通過裝有止回閥的管道連接至酸霧吸收塔，有效地防止了空氣倒灌，保證了電鍍工藝的正常進行。



 （三）廢氣成分與濃度條件

1. 高濃度酸霧廢氣連接

處理高濃度酸霧廢氣時，連接酸霧吸收塔需要考慮更強的耐腐蝕性和更高的凈化效率。連接管道應選用厚壁且耐腐蝕性強的材料，如玻璃鋼管道或內襯橡膠的金屬管道。在酸霧吸收塔內部，可能需要增加填料層高度或采用更高效的填料，如蜂窩狀活性炭填料或新型陶瓷填料，以增***氣液接觸面積，提高酸霧的吸收效果。同時，噴淋系統的設計也應相應調整，增加噴淋密度和噴頭數量，確保吸收液能夠充分覆蓋填料表面，與高濃度酸霧充分反應。例如，在一家蓄電池生產廠的鉛煙酸霧處理系統中，面對高濃度的硫酸霧廢氣，采用了內襯耐酸橡膠的鋼制管道連接酸霧吸收塔，并在塔內增加了兩層蜂窩狀活性炭填料，配合高密度噴淋系統，使酸霧去除率達到了 95%以上。

2. 低濃度酸霧廢氣連接

對于低濃度酸霧廢氣，雖然對設備的腐蝕相對較小，但在連接時仍需注意防止微小酸霧顆粒的逃逸和保證系統的經濟性。連接管道可選用普通塑料管材，如 PVC 管等，但在關鍵部位如彎頭、三通等處應適當加厚或進行加強處理，以防止因長期氣流沖刷而導致的磨損泄漏。酸霧吸收塔的內部結構可相對簡化，填料層高度可適當降低，噴淋系統也可采用較為簡易的設計，如采用旋流噴頭等，在保證一定凈化效率的前提下降低設備投資和運行成本。例如，在一家小型五金電鍍店的酸霧處理系統中，低濃度硝酸霧廢氣通過 PVC 管道連接至一座小型酸霧吸收塔，塔內采用單層塑料多面空心球填料和普通旋流噴頭，滿足了當地環保排放要求，同時降低了運營成本。



 三、不同介質條件下的連接要點



 （一）吸收液介質

1. 水作為吸收液

當以水為吸收液時，連接酸霧吸收塔的管道材質一般可選用普通的塑料或金屬材料，但需考慮水的腐蝕性對金屬的影響。對于碳鋼材質的管道，應進行防腐處理，如涂覆環氧樹脂漆等。在連接方式上，由于水的粘度較低，管道連接應保證******的密封性，避免吸收液泄漏。噴淋系統的噴頭應選用不易堵塞的型號，如螺旋噴頭或錐形噴頭等，以確保水的均勻噴灑。同時，在酸霧吸收塔底部應設置合理的排水口，便于更換吸收液時將廢水排出。例如，在一些小型機械加工車間的酸霧處理系統中，采用水作為吸收液，通過普通 PVC 管道連接酸霧吸收塔，定期更換吸收液，保證了系統的正常運行。

2. 堿液作為吸收液

使用堿液作為吸收液時，連接管道必須具有***異的耐堿性能。常用的材質有玻璃鋼、不銹鋼或聚四氟乙烯等。不銹鋼管道在連接時應注意避免堿液與不銹鋼中的鐵離子發生化學反應，可選用含有鉬元素的不銹鋼材質，如 316L 不銹鋼等。在管道連接處，密封墊片應選用耐堿的橡膠或聚四氟乙烯材質。堿液噴淋系統的設計要考慮堿液的循環利用和補充，可在塔體外部設置堿液循環槽和泵，通過管道將堿液循環輸送至噴淋系統。同時，為了防止堿液結晶堵塞管道和噴頭，應對堿液進行適當的加熱或過濾處理。例如，在一家化工企業的酸性尾氣處理系統中，采用 316L 不銹鋼管道連接酸霧吸收塔，以氫氧化鈉溶液作為吸收液，通過循環槽和泵實現堿液的循環使用，有效處理了酸性尾氣。

3. 其他化學溶劑作為吸收液

當使用其他化學溶劑作為吸收液時，如有機胺類溶液用于吸收***定酸性氣體，連接酸霧吸收塔的方式需要根據溶劑的***性進行專門設計。***先，要確保管道材質與溶劑相容，不會發生溶脹、溶解或化學反應。例如，對于某些有機溶劑，可能需要采用***殊的塑料材質，如聚偏氟乙烯（PVDF）等。其次，由于化學溶劑可能具有一定的揮發性和毒性，連接管道應具有******的密封性，并且在系統運行時要保證溶劑的穩定輸送，避免因壓力波動或泄漏造成安全事故。在酸霧吸收塔內部，噴淋系統的設計應考慮到溶劑的噴射角度、流量和分布均勻性，以實現***的吸收效果。例如，在一家精細化工實驗室的酸性氣體處理系統中，采用 PVDF 管道連接酸霧吸收塔，以***定的有機胺溶液作為吸收液，***控制噴淋系統參數，有效地處理了實驗過程中產生的酸性氣體。



 （二）廢氣介質

1. 單一酸性成分廢氣

對于只含有單一酸性成分的廢氣，如單純的氯化氫廢氣或硫酸霧廢氣等，連接酸霧吸收塔時可根據該酸性氣體的化學性質選擇合適的連接材料和工藝。例如，對于氯化氫廢氣，連接管道可選用硬聚氯乙烯（PVC）管道，因其對氯化氫具有******的耐腐蝕性。在酸霧吸收塔內部，填料的選擇可側重于對該單一酸性氣體的高吸收效率，如采用硅膠填料對氯化氫有******的吸附性能。噴淋系統可根據廢氣中酸性氣體的濃度和流量進行調整，確保吸收液能夠充分與廢氣接觸反應。例如，在某化工廠的氯化氫尾氣處理系統中，PVC 管道將氯化氫廢氣輸送至酸霧吸收塔，塔內填充硅膠填料，通過稀堿液噴淋，有效地去除了氯化氫氣體。

2. 多種酸性成分混合廢氣

當廢氣中含有多種酸性成分混合時，連接酸霧吸收塔的難度相對增***。此時，連接管道的材料應具備廣泛的耐酸性，一般可***先選用玻璃鋼或不銹鋼等材質。在酸霧吸收塔的設計上，需要考慮不同酸性氣體之間的相互作用以及綜合吸收效果。填料的選擇應綜合考慮對多種酸性氣體的吸附和反應能力，可采用多層不同填料組合的方式，如上層采用對高濃度酸性氣體有較***吸收效果的填料，下層采用對低濃度酸性氣體或難吸收酸性氣體有***殊作用的填料。噴淋系統的設計應確保吸收液能夠同時滿足多種酸性氣體的中和反應需求，可能需要采用多種吸收液組合或分段噴淋的方式。例如，在一家鋼鐵廠的酸洗廢氣處理系統中，廢氣含有硫酸、鹽酸和硝酸等多種酸性成分，通過玻璃鋼管道連接至酸霧吸收塔，塔內采用多層填料組合，如上層為陶瓷拉西環填料，下層為活性炭纖維填料，并采用氫氧化鈉和碳酸氫鈉混合溶液分段噴淋，實現了對多種酸性成分的有效去除。



 四、不同系統配置下的連接策略



 （一）單***酸霧吸收塔系統連接

在單***使用酸霧吸收塔處理廢氣的系統中，連接相對簡單直接。廢氣從產生源通過收集管道連接至酸霧吸收塔的進口，經過塔內的凈化處理后，凈化后的氣體通過出口管道排放或進一步輸送至其他處理環節。收集管道的設計應根據廢氣產生點的位置、數量和廢氣流量等因素確定，盡量縮短管道長度，減少彎頭數量，以降低阻力損失。一般來說，對于多個廢氣產生點的系統，可采用總管與支管相結合的方式，將各支管匯總到總管后連接至酸霧吸收塔。例如，在一家小型電鍍廠的酸霧處理系統中，各個電鍍槽上方設置集氣罩，通過 PVC 支管將酸霧收集后匯總到一根 DN300 的 PVC 總管，然后連接至酸霧吸收塔，實現了對全廠酸霧的有效處理。



在酸霧吸收塔與排放管道的連接方面，若凈化后氣體直接排放至***氣，出口管道應設置在遠離進風口和人員活動區域的位置，并安裝防雨帽或防蟲網等裝置，防止雨水或雜物進入管道。若凈化后氣體需要輸送至其他處理設備，如煙囪集中排放或后續的深度處理裝置，則連接管道應保證密封性和足夠的強度，根據輸送距離和壓力要求選擇合適的管徑和材質。例如，某化工企業將酸霧吸收塔凈化后的氣體通過不銹鋼管道輸送至廠區煙囪進行集中排放，管道采用了無縫焊接技術，并在適當位置設置了補償器，以適應溫度變化引起的熱脹冷縮。



 （二）酸霧吸收塔與其他處理設備聯合系統連接

當酸霧吸收塔與其他廢氣處理設備聯合使用時，連接方式需要根據工藝流程和各設備的功能***點進行精心設計。例如，在酸霧吸收塔與活性炭吸附裝置聯合處理有機酸霧廢氣的系統中，先將廢氣通過收集管道輸送至酸霧吸收塔進行酸性氣體的去除，然后從酸霧吸收塔出口通過連接管道將氣體引入活性炭吸附裝置進行有機物的吸附凈化。連接管道應考慮氣體在兩設備之間的壓力平衡和流速匹配，避免出現氣流不暢或短路現象。一般在連接管道上設置調節閥或變徑管，以便根據實際情況調整氣體流量和壓力。同時，為了防止活性炭吸附裝置中的活性炭顆粒進入酸霧吸收塔或被帶出系統，可在連接管道上安裝過濾器或采用旋風分離器等裝置進行氣固分離。



再如，在酸霧吸收塔與催化燃燒裝置聯合處理含有酸性成分和可燃有機物的廢氣系統中，廢氣***先進入酸霧吸收塔去除酸性氣體，然后通過連接管道將預處理后的氣體輸送至催化燃燒裝置進行有機物的催化燃燒分解。這種情況下，連接管道不僅要滿足上述的壓力和流量要求，還應考慮溫度的變化。因為催化燃燒過程中會產生高溫氣體，所以從酸霧吸收塔到催化燃燒裝置的連接管道應采用耐高溫材料，并在管道外設置保溫材料，減少熱量損失。同時，在連接處應設置溫度監測點和緊急切斷閥，以便在異常情況下及時采取措施，防止高溫氣體對酸霧吸收塔或其他設備造成損壞。例如，在某汽車制造廠的噴涂廢氣處理系統中，酸霧吸收塔與催化燃燒裝置聯合運行，通過耐高溫的合金鋼管道連接，并在管道上安裝了溫度傳感器和氣動切斷閥，確保了系統的安全高效運行。



 五、連接過程中的注意事項與維護要點



 （一）注意事項

1. 密封性檢查

在酸霧吸收塔的連接過程中，無論是管道與管道之間的連接，還是管道與設備端口的連接，都必須進行嚴格的密封性檢查。可采用壓力測試、肥皂水涂抹等方法檢測連接部位的密封情況，確保無泄漏現象。對于一些難以檢測的部位，如法蘭連接的縫隙、螺紋連接的接口等，應使用專業的密封性檢測工具或設備進行輔助檢查。一旦發現泄漏，應及時重新安裝或更換密封件，直至達到密封要求。

2. 避免應力集中

在管道連接和安裝過程中，要注意避免應力集中。例如，在焊接管道時，應保證焊接質量，避免出現焊接裂紋、咬邊等缺陷，這些缺陷可能導致應力集中，在使用過程中引發管道破裂。對于采用法蘭連接的管道，螺栓應均勻擰緊，防止因受力不均而產生局部應力過***的情況。在管道的支撐和固定方面，應合理設置支架和吊架的位置和形式，使管道在運行過程中能夠自由伸縮，減少因約束而產生的應力。

3. 電氣安全

如果酸霧吸收塔系統中涉及電氣設備，如噴淋泵、風機電機等，在連接電源時必須遵守電氣安全規范。電線應選用符合要求的***緣電線，并穿管保護，防止電線受到腐蝕或機械損傷。電氣設備的接地應可靠******，接地電阻應符合相關標準要求。在潮濕或有腐蝕性氣體的環境中，電氣設備應具有相應的防護等級，如采用防水、防塵、防腐型電機和電器控制柜。同時，在系統調試和運行過程中，應注意電氣設備的溫度、電流等參數的變化，及時發現并處理電氣故障隱患。



 （二）維護要點

1. 定期檢查連接部位

為了保證酸霧吸收塔系統的長期穩定運行，應定期對連接部位進行檢查。檢查內容包括管道連接處的密封情況、法蘭螺栓的緊固程度、焊縫是否有開裂跡象等。對于發現的問題及時進行修復或更換，避免因連接部位故障導致系統泄漏或停機。例如，每月至少進行一次外觀檢查，每季度進行一次詳細的密封性測試和螺栓緊固力矩檢查。

2. 清理管道和設備內部

隨著系統的運行，酸霧吸收塔及其連接管道內部可能會積累酸性沉淀物、雜質或微生物滋生等問題。定期對管道和設備內部進行清理是維護工作的重要環節。可采用化學清洗、高壓水沖洗或機械清理等方法，清除管道內的污垢和沉積物，保持系統的******運行狀態。在清理過程中，應注意選擇合適的清洗方法和清洗劑，避免對設備和管道造成腐蝕損傷。例如，每年至少進行一次全面的化學清洗，根據實際運行情況可適當增加清洗次數。

3. 更換易損件

酸霧吸收塔系統中的一些部件，如噴頭、密封墊片、過濾器濾芯等，屬于易損件，在使用一段時間后會出現磨損、老化或損壞等情況。應定期檢查這些易損件的狀態，并及時進行更換。更換時應選用與原部件相同規格和型號的產品，確保系統的性能和兼容性。例如，噴頭一般每半年至一年檢查一次，發現堵塞或磨損嚴重時及時更換；密封墊片在每次拆卸維修后應檢查其完整性，如有損壞立即更換。



綜上所述，酸霧吸收塔在不同條件下的連接是一個復雜而關鍵的環節，需要綜合考慮工況、介質、系統配置等多方面因素。只有在設計、安裝和維護過程中嚴格遵循相關原則和要點，才能確保酸霧吸收塔系統的高效、穩定、安全運行，有效解決工業廢氣中的酸霧污染問題，實現環境保護和可持續發展的目標。在實際工程應用中，工程技術人員應根據具體的項目需求和現場條件，靈活運用所學知識，不斷***化連接方案，提高酸霧吸收塔系統的整體性能和可靠性。
