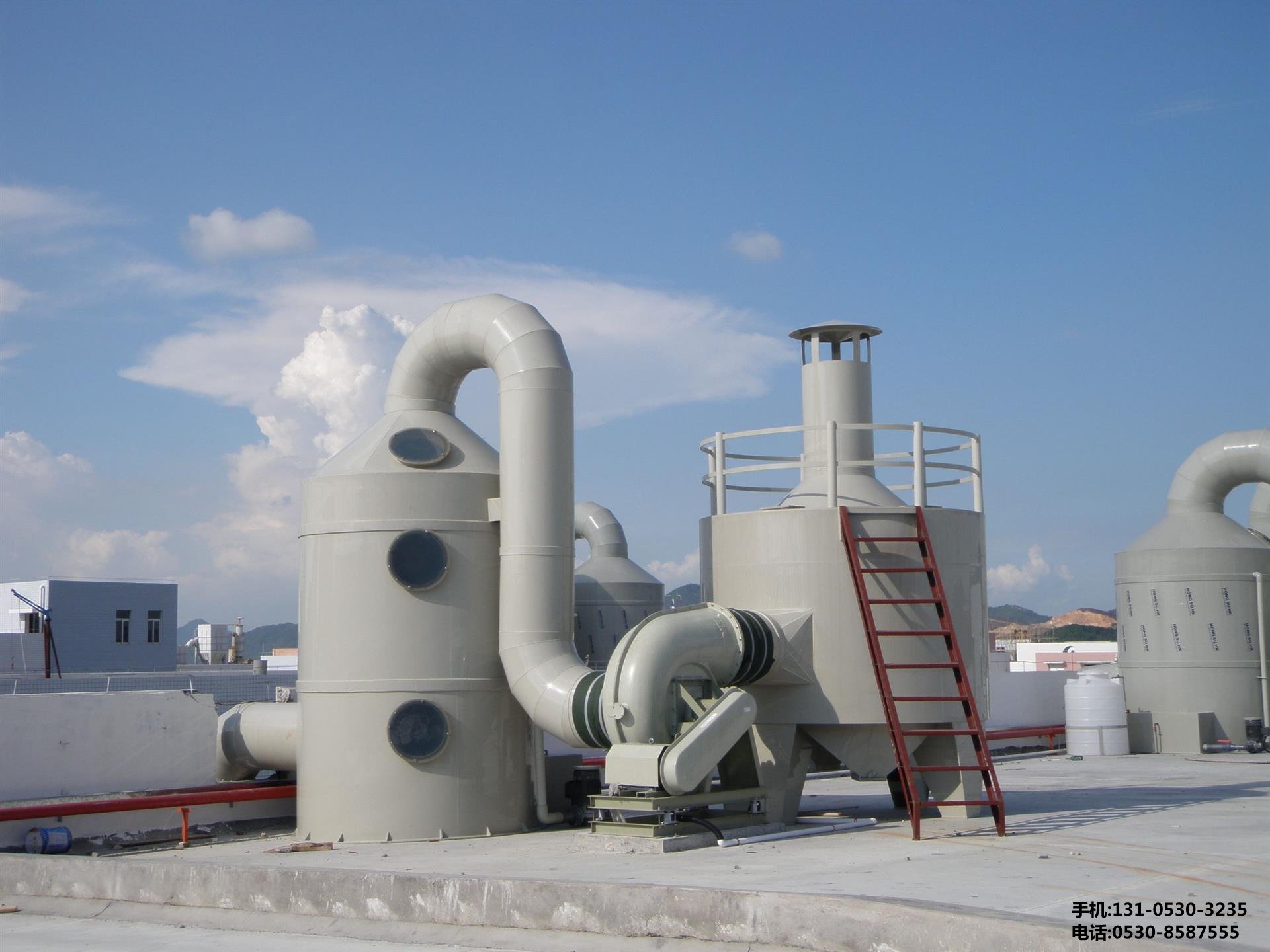

酸霧凈化塔連接過程中的操作事項詳解
酸霧凈化塔作為工業廢氣處理系統中的關鍵設備，其正確安裝與連接直接關系到系統的運行效率、安全性及使用壽命。在實際操作中，任何一個環節的疏忽都可能引發泄漏、腐蝕加劇或凈化效果下降等問題。以下是針對酸霧凈化塔連接過程的核心操作事項，需嚴格遵循以確保系統穩定可靠運行。
一、前期準備：規劃與檢查并重
1. 設計圖紙復核
根據工藝需求確認管道走向、接口規格（法蘭尺寸、密封形式）、支撐結構位置等細節，避免現場施工時的隨意改動。重點標注高溫區、高壓段及易振動部位的***殊要求。
示例：若采用玻璃鋼材質的風管，需預留熱膨脹補償空間；不銹鋼法蘭連接時則需匹配對應等級的墊片。
2. 材料兼容性驗證
所有接觸酸性介質的部件（包括螺栓、螺母）必須選用耐蝕合金（如316L不銹鋼）或非金屬材料（聚四氟乙烯）。禁止混用普通碳鋼配件，防止電化學腐蝕加速失效。
密封件***先選擇PTFE包覆墊片或全氟橡膠O型圈，其耐溫范圍可達20℃~+260℃，且對濃硫酸、鹽酸等強酸具有極佳穩定性。
3. 工具與防護裝備清單化管理
必備工具：扭矩扳手（設定預設值）、激光測距儀、水平儀、防爆手電筒；個人防護包括防酸堿套裝、護目鏡、應急沖洗裝置。***別提醒：進入有限空間作業前必須進行氣體檢測并辦理動火許可證。
二、精準對接：從定位到固定的全流程控制
軸線校準技術要點
使用兩臺經緯儀十字交叉測量，確保塔體中心線與風機出口中心偏差不超過±2mm。對于多級串聯系統，建議采用“三點定位法”——先固定***尾兩端，再調整中間過渡節，***終實現整體直線度誤差<1‰。
案例警示：某化工企業因基礎沉降導致法蘭受力不均，三個月內發生三次漏酸事故，后通過增加可調式鋼支架解決問題。
法蘭緊固順序規范化操作
遵循“對稱循環、分級加載”原則：以對角線方向為起始點，分三次逐步擰緊螺栓至規定扭矩值（參考值見下表）。切忌單側連續施力造成偏口變形。
螺栓規格 M12 M16 M20
目標扭矩 80N·m 150N·m 280N·m
軟連接設置技巧
在振動源附近（如離心風機進出口）安裝金屬波紋補償器時，應注意以下要點：
導向桿長度應***于補償量50mm以上；
導流筒內壁光滑度Ra≤3.2μm以減少渦流損耗；
避免補償器承受徑向載荷，可通過增設滑動支座實現自由伸縮。
三、密封強化：多重保障機制構建
1. 復合密封體系設計
主密封采用纏繞式墊片+平面密封膠組合方案：先在法蘭面均勻涂抹硅酮耐候密封膠（厚度約2mm），再裝入帶內外環的金屬齒形墊片。這種結構既能適應微小軸向位移，又可有效阻止介質滲透。
實測數據對比：傳統單一墊片泄漏率為0.3mL/min，而復合密封可將該指標降至0.05mL/min以下。
2. 在線監測系統集成
建議在關鍵節點安裝pH值傳感器和微壓差變送器，實時監控冷凝液成分變化及壓力波動情況。當檢測到異常時自動觸發報警信號，便于及時排查隱患。例如，若某段管路阻力突增超過設定閾值，可能預示內部積垢嚴重需立即清理。
四、安全防護：風險預控與應急準備
1. 危險區域隔離措施
施工區域設置雙層警戒帶，外層為硬質圍欄（高度≥1.2m），內層懸掛“高壓危險”“腐蝕性液體”等警示標志。非工作人員嚴禁進入正在調試的設備范圍內。
2. 應急演練常態化開展
每季度組織一次模擬泄漏應急處置演習，重點訓練隊員快速穿戴重型防護服、啟動噴淋洗眼器以及使用中和劑的能力。要求從發現險情到完成初期處置不超過5分鐘。
3. 通風排毒輔助手段
在密閉空間作業期間持續送風換氣，保持空氣中有害物質濃度低于職業接觸限值（PCTWA）。例如，氯化氫氣體允許濃度為7.5mg/m³，可通過便攜式檢測儀實時監測。
五、調試階段：系統性功能驗證
完成機械安裝后必須執行以下測試程序：
序號 測試項目 合格標準 不合格處理措施
1 氣密性試驗 保壓30分鐘壓降≤1% 重新校核法蘭間隙或更換老化墊片
2 強度壓力測試 達到設計壓力的1.5倍無塑性變形 加固薄弱部位或升級管材等級
3 流量均勻性檢測 各支路風速差異＜±5% 調整導流葉片角度或增設均流裝置
4 聯動控制有效性核查 自動啟停響應時間＜2秒 ***化PLC程序邏輯或更換執行機構
六、后期維護：預防性保養策略
建立設備健康檔案，記錄每次檢修發現的磨損趨勢。推薦實施基于狀態監測的預測性維護模式：
每月超聲波測厚儀檢測塔壁剩余厚度；
每季度紅外熱成像掃描識別保溫層破損點；
每年委托***三方機構進行無損探傷檢測（UT/RT）。
對于易損件如噴嘴、除霧器等實行庫存備件管理，確保故障時能快速更換。
結語
酸霧凈化塔的連接***非簡單的物理拼裝，而是涉及材料科學、流體力學與過程控制的綜合性工程。只有將精細化施工理念貫穿于每一個環節——從選材階段的嚴苛篩選到調試階段的精準調校，再到運維時期的智能監控——才能真正實現設備的長周期安全運行。建議企業制定標準化作業指導書（SOP），并通過定期培訓提升技術人員的專業素養，從而構建起抵御酸霧危害的堅固防線。
