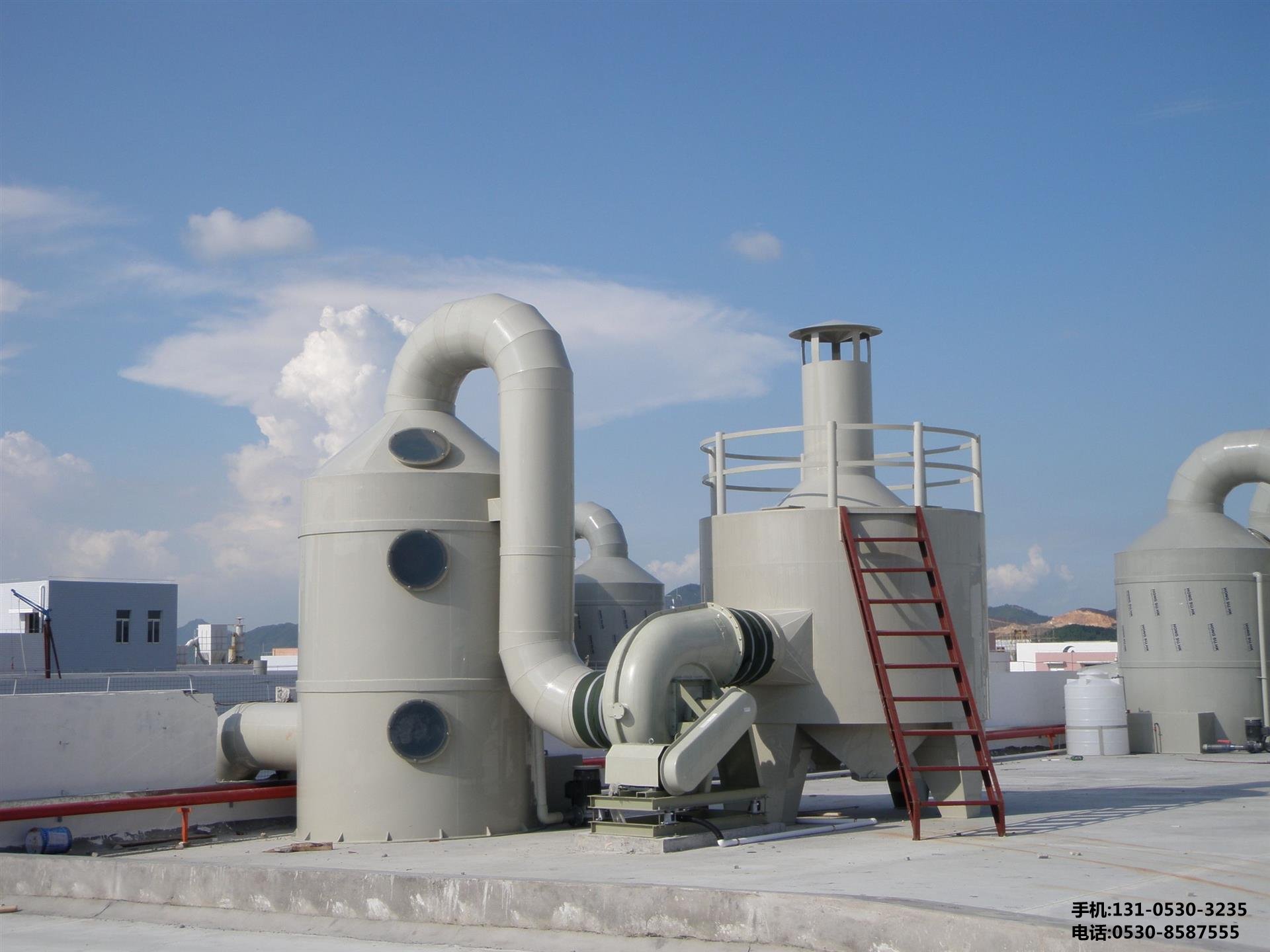

酸霧凈化塔安裝中的熱補償考量：保障系統穩定與長效運行的關鍵





在化工、冶金、電子等眾多工業***域，酸霧凈化塔作為處理腐蝕性氣體的核心設備，其安裝質量直接關系到整個環保系統的運行效率與壽命。而在諸多安裝要點中，“熱補償”這一環節往往容易被忽視，實則它是確保設備長期穩定運行、避免因溫差應力導致?lián)p壞的重要技術措施。本文將深入探討酸霧凈化塔安裝時為何要考慮熱補償、如何實現有效補償及具體實施策略，為相關工程提供專業指導。



 熱補償?shù)谋匾裕簻夭钕碌碾[形威脅

酸霧凈化塔通常由金屬材質（如不銹鋼、玻璃鋼或碳鋼內襯防腐層）構成，內部流通的是高溫酸性氣體與液體。當設備運行時，內外壁會因介質溫度與環境溫度的差異產生顯著的熱脹冷縮現象。例如，剛啟動時，高溫廢氣迅速進入塔體，使殼體局部受熱膨脹；停機冷卻后，材料又會發生收縮。這種反復的形變?nèi)粑吹玫胶侠砑s束，將引發一系列問題：法蘭密封處因應力集中而松動滲漏、焊接接頭開裂、支撐結構變形甚至整體偏移。這些隱患不僅影響凈化效果，還可能造成安全隱患和高昂的維修成本。因此，在安裝階段預先設計熱補償機制，是平衡材料熱變形、維持設備結構完整性的關鍵。



 熱補償?shù)暮诵脑砼c常見方案

熱補償?shù)谋举|(zhì)是通過柔性連接或可調節構件吸收熱膨脹產生的位移量，將有害應力轉化為可控形變。針對酸霧凈化塔的***點，常用的補償方式包括以下幾種：

1. 膨脹節應用：在塔體與管道連接處設置金屬波紋膨脹節，利用其軸向柔性抵消軸向伸縮。選型時需根據***溫差ΔT計算伸長量（公式：ΔL=α·L?·ΔT，其中α為材料線膨脹系數），并預留足夠余量。例如，某化工廠采用304不銹鋼制作的U型膨脹節，成功解決了塔***排氣管因晝夜溫差導致的斷裂問題。

2. 滑動支座設計：底部基礎采用輥軸式或聚四氟乙烯板滑動裝置，允許塔體沿軸線方向自由移動。同時配合導向限位裝置防止橫向偏移，既保證穩定性又釋放應力。某電鍍車間案例顯示，加裝滑動支座后設備振動幅度降低，法蘭泄漏率下降。

3. 填料層彈性布局：對于內部填充有拉西環、鮑爾環等塑料填料的結構，可通過分層間隙預留和綁扎帶松緊度調整，形成緩沖空間適應微小形變。這種被動補償方式尤其適用于中小型塔器。

4. 雙法蘭限位螺栓組合：在關鍵連接部位使用帶有限位功能的高強度螺栓，既保持密封性又能允許一定程度的徑向偏移。配合石墨復合墊片使用，可實現動態密封補償。

 安裝過程中的實施要點

要實現有效的熱補償，必須將設計理念貫穿于每個施工細節：

 精準測量與標記：安裝前應對基礎平面進行激光校準，確保各支撐點水平誤差不超過±2mm/m。在預設膨脹方向上做******性標識，便于后期檢查位移情況。

 冷態預組裝試驗：在常溫條件下完成全部部件組裝后，模擬極端工況下的熱變形過程。通過液壓千斤***施加相當于***熱應力的載荷，檢驗各補償裝置的工作狀態是否正常。

 梯度緊固工藝：按照“對角線交叉、分次逐步”的原則擰緊螺栓，避免局部過載導致變形累積。重要法蘭連接處應使用扭矩扳手按設計值控制預緊力。

 溫度監測系統集成：建議在塔體不同高度布置熱電偶傳感器，實時采集運行溫度數據。結合BIM建模進行熱應力仿真分析，動態***化補償參數設置。



 典型故障案例與經驗借鑒

某農藥生產企業曾因忽視熱補償導致重***事故：其新建的玻璃鋼酸霧凈化塔運行三個月后出現裙座裂縫，經排查發現是由于冬季低溫環境下材料脆化，疊加夏季高溫膨脹記憶效應共同作用所致。整改方案是在塔底增設混凝土減震臺并配置雙向活動的球形鋼支座，改造后設備經受住了四季交替考驗。另一個成功范例來自半導體清洗線項目，工程師創造性地運用了彈簧吊架+萬向聯軸器的復合補償系統，使垂直方向位移量達到±50mm仍能保持密封性能，該設計現已成為行業標桿。



 結語

酸霧凈化塔的熱補償***非簡單的技術附加項，而是關乎設備全生命周期管理的系統性工程。從材料選型到結構設計，從安裝調試到運維監控，每個環節都需要以科學的態度對待溫差帶來的挑戰。隨著工業4.0技術的普及，智能化的溫度應力聯動控制系統正逐步應用于高端場景，這要求我們在傳統經驗的基礎上不斷創新。只有充分重視并正確實施熱補償措施，才能真正打造安全、高效、耐用的環保裝備，為工業生產筑起堅實的綠色屏障。
